Talotekniikkaelementti 800

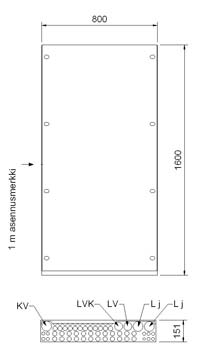

Pohjalevy800
Pohjalevy ja vuotovesikaukalo
  • Tekniikan tilavaraus: leveys 800, syvyys 151 ja korkeus 1600 mm.
  • Vuotovesikaukalo ja vuodonilmaisumerkkiputki elementtikohtaisesti.
  • Varusteet:

  • Vuodonilmaisinjärjestelmään kytkettävissä oleva anturi.
  • Putkiston ja kuorirakenteen ohjainpellit 4 kpl.
  • Vesi-, ilma- ja äänitiiviit läpiviennit.
  • Asuntokohtaiset kylmä- ja lämminvesijakotukit sulkuventtiilein.
  • Asuntokohtaiset vesimittarit tai vesimittarivaraukset.
  • Lämmitysjakotukit tarvittavin sähkövarustein (lattia-, patteri- tai ilmalämmitys).
  • Linjasäätö- ja sulkuventtiilit.
  • Runkoputkien kiintopisteinä toimii runkoputkien T-yhteet.
  • Reititysratkaisut:

  • Jakeluputkien reititys ala- tai yläjakoisesti asuntoon.
  • Elementtiä voidaan hyödyntää myös muiden runkoputkien reititysratkaisuna,
    esim. jäähdytysrunkolinjat.



Pohjalevy valitaan valittujen laitetoimittajien mukaan.
